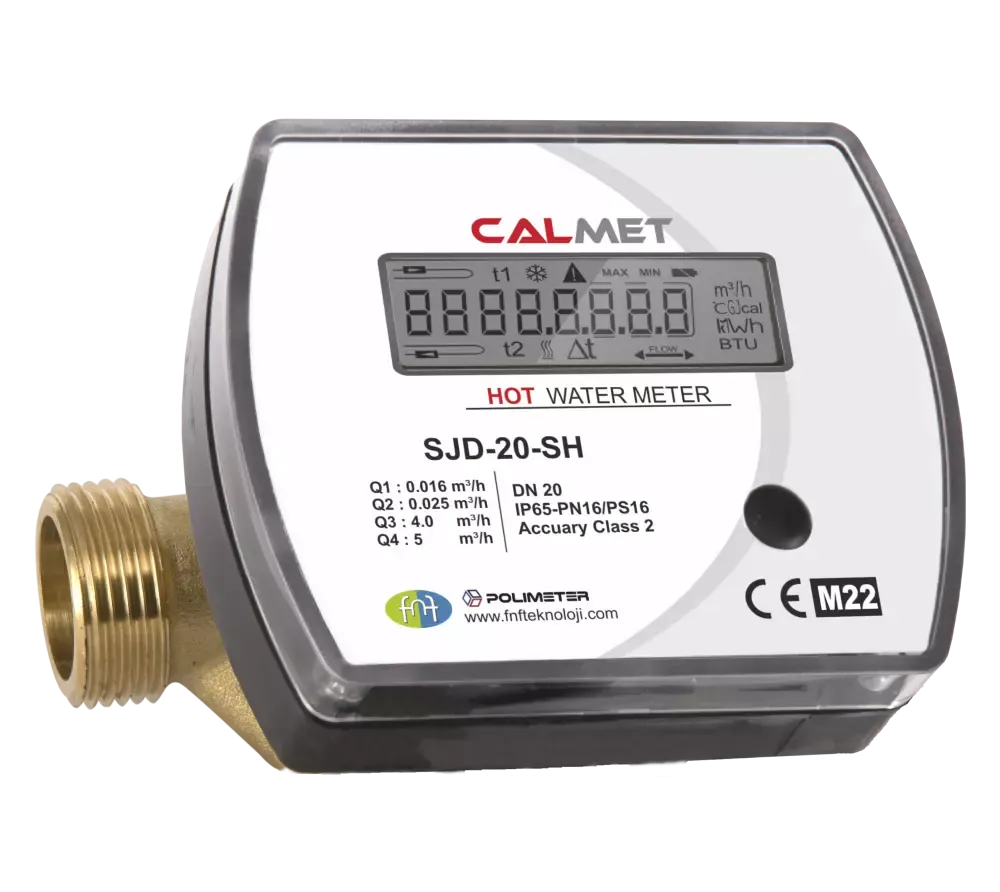

Calmet Sıcak Su Sayacı (M-Bus)
- Dayanıklı, tamamen metal ve hareketli parça içermeyen debimetre
- Yüksek basınca dayanıklı, basınç kaybını en aza indiren pirinç gövde
- Akış hızıyla kendini temizleyen reflektör tasarımı
- IP65 koruma sınıfı
Sıcak ve Soğuk Su
T-Zaehler Su Sayacı
MID sertifikalı TX serisi sıcak ve soğuk su sayacı; M-Bus, LoRa ve RF ile uzaktan okuma.
- MID Sertifikalı
- R80
- IP65
- Sınıf 2
- 2 Yıl Garanti
Ürün Bilgisi
Sıcak ve Soğuk Su Sayacı Ne İşe Yarar?
T-Zaehler su sayacı; soğuk su ve sıcak kullanım suyu tesisatlarında, evsel ve ticari kullanım için tasarlanmıştır. Partikül tutmayan mıknatıs teknolojisi ölçüm hassasiyetini artırır.
Merkezi sıcak su sistemine sahip binalarda dairenin sıcak su tüketimi bu sayaçla ölçülür. Sıhhi sıcak su gideri, dairelerdeki sıcak su sayaçlarına göre tamamen tüketime dayalı olarak paylaştırılır (Yönetmelik m.8/4).
Haberleşme Seçenekleri
- M-Bus
- Modbus
- LoRa
- RF
- Pulse
Öne Çıkan Özellikler
- Sertifikasyon: MID (Ölçü Aletleri Direktifi) sertifikalı
- Ölçüm aralığı: R80 (Q3/Q1 = 80) · doğruluk sınıfı 2
- Gövde: Pirinç · Koruma sınıfı: IP65
- İklimsel aralık: −10 °C / +55 °C · Mekanik sınıf: M1 · Elektromanyetik sınıf: E2
- Garanti: 2 yıl · Uzun süreli yedek parça ve servis desteği
- Partikül tutmayan mıknatıs teknolojisi
Konut Kullanıcıları için
Tüketimin takibi ve su tasarrufu kolaylaşır; akıllı ev sistemleriyle uyumlu çalışır.
Tesisat Uygulayıcıları için
Kolay kurulum, dayanıklı pirinç gövde ve uzun kullanım ömrü.
Endüstriyel Kullanım için
Yüksek hassasiyetli ölçüm ve geniş haberleşme protokolü desteği.
Su Sayacı Nasıl Çalışır?
Hacim Ölçümü
Sayaç, tesisattan geçen suyun hacmini ölçer ve toplam tüketimi m³ cinsinden kaydeder. Ölçek aralığı 0,00005 m³, en yüksek kayıt kapasitesi 99999 m³'tür.
Ölçüm Doğruluğu
R80, nominal akışın (Q3) minimum akışa (Q1) oranının 80 olduğunu gösterir (ölçüm aralığı). Q2–Q4 aralığında izin verilen hata 30 °C ve altında ±%2, 30 °C üzerinde ±%3; Q1–Q2 aralığında Sınıf 2 için ±%5'tir.
Uzaktan Okuma
M-Bus, Modbus, LoRa, RF veya Pulse haberleşme seçenekleriyle okuma verisi daireye girilmeden alınır ve okuma yazılımında değerlendirilir.
Sıcak Su Paylaşımı
Dairenin dönem tüketimi, binadaki tüm sıcak su sayaçlarının toplam tüketimine oranlanır; sıcak su giderinde ısıtmadaki gibi bir ortak pay yoktur (m.8/4). Hesabın ayrıntısı ısı gider paylaşımı hesaplama rehberinde yer alır.
Hangi Tesisatta Kullanılır?
- Merkezi sıcak su sistemi: Merkezi sistemden sıcak kullanım suyu verilen binalarda her dairenin sıcak su girişi.
- Soğuk su takibi: Soğuk su tüketiminin daire bazında izlenmesi ve su giderinin bireysel tüketime göre dağıtılması istenen site ve apartmanlar.
- Isı istasyonlu daireler: ASİS ısı istasyonlarına isteğe bağlı ekipman olarak su sayacı eklenebilir.
- Evsel ve ticari kullanım: DN15 (G 3/4"), DN20 (G 1") ve DN25 (G 1 1/4") bağlantı çaplarında yatay montaj.
- Endüstriyel uygulamalar: Yüksek hassasiyetli ölçüm ve geniş haberleşme protokolü desteği gereken tesisler.
Teknik Özellikler
Kataloğu İnceleyinÖlçüler
Tablo yatay olarak kaydırılabilir
| Model | Çap | L | W | H |
|---|---|---|---|---|
| TX-15 | DN-15 | 110 mm | 73 mm | 65 mm |
| TX-20 | DN-20 | 110 mm | 73 mm | 65 mm |
| TX-25 | DN-25 | 130 mm | 73 mm | 65 mm |
Teknik Veriler
Tablo yatay olarak kaydırılabilir
| Özellik | Birim | TX-15 | TX-20 | TX-25 |
|---|---|---|---|---|
| Nominal Çap DN | mm | 15 | 20 | 25 |
| Q3 / Q1 | — | 80 | 80 | 80 |
| Minimum Akış Q1 | lt/h | 31,25 | 31,25 | 78,75 |
| Geçiş Akışı Q2 | lt/h | 50 | 50 | 126 |
| Nominal Akış Q3 | m³/h | 2,5 | 2,5 | 6,3 |
| Maksimum Akış Q4 | m³/h | 3,125 | 3,125 | 7,875 |
| Q2 / Q1 | — | 1,6 | 1,6 | 1,6 |
| Bağlantı Çapı | — | G 3/4" | G 1" | G 1 1/4" |
| Bağlantı Şekli | — | Yatay | Yatay | Yatay |
| Maks. Çalışma Sıcaklığı | °C | 50 (soğuk su) · 90 (sıcak su versiyonu) | ||
| Maks. Çalışma Basıncı | bar | 16 | 16 | 16 |
| Basınç Kaybı | bar | 0,63 | 0,63 | 0,63 |
| Hata Aralığı Q2 ≤ Q ≤ Q4 | % | ±2 (Θ ≤ 30 °C) · ±3 (Θ > 30 °C) | ||
| Hata Aralığı Q1 ≤ Q < Q2 | % | ±5 (Sınıf 2) · ±3 (Sınıf 1) | ||
| Ölçek Aralığı | m³ | 0,00005 | 0,00005 | 0,00005 |
| Maks. Kayıt Kapasitesi | m³ | 99999 | 99999 | 99999 |
Sıcak Su Sayacı Fiyatı Neye Göre Değişir?
- Sayaç çapı ve bağlantı ölçüsü: TX-15, TX-20 veya TX-25
- Haberleşme seçeneği: M-Bus, Modbus, LoRa, RF, Pulse ya da haberleşmesiz model
- Sayaç adedi ve dairede ölçülecek hat sayısı (yalnızca sıcak su ya da sıcak ve soğuk su)
- Montaj koşulları ve tesisata uygun bağlantı parçaları
- Uzaktan okuma altyapısı ve okuma hizmetinin kapsamı
Sitede fiyat listesi yayımlanmaz; fiyat bu bilgilere göre projeye özel teklif olarak hazırlanır.
Teklif Talep Edinİlgili Rehberler ve Hizmetler
- Kalorimetre ve pay ölçer nasıl okunur?Ekrandaki endeks, birimler, dönem tüketimi ve sıcak su sayacı okuma
- Isı sayacı (kalorimetre) muayenesiSayaçların periyodik muayenesi, muafiyet ve arızalı sayaçta paylaşım
- Isı gider paylaşımı nasıl hesaplanır?Isıtma ve sıcak su payının formülü, örnek bina ve hesap aracı
- Isı gider paylaşımı hizmetiSayaç montajı, uzaktan okuma, %70/%30 paylaşım hesabı ve VofGo bildirimi
Su Sayacı Hakkında Sık Sorulan Sorular
Sıhhi sıcak su gideri, dairelerdeki sıcak su sayaçlarına göre tamamen tüketime dayalı paylaştırılır; ısıtma giderindeki %30'luk alan payı gibi bir ortak pay uygulanmaz (Yönetmelik m.8/4). Sıcak su ısıtma kazanından üretiliyorsa sıcak suya düşen yakıt miktarı Yönetmeliğin 8/5-b maddesindeki formülle ayrılır.
R değeri, sayacın nominal akışının (Q3) minimum akışa (Q1) oranıdır. R80 ölçüm aralığındaki TX-15 ve TX-20 modellerinde nominal akış 2,5 m³/h, minimum akış 31,25 l/h'tir; sayaç bu aralıkta teknik veriler tablosundaki hata sınırları içinde ölçüm yapar.
Sıcak su sayacı ısıtma sisteminden gelen kullanım suyunu, soğuk su sayacı şebekeden gelen genel kullanım suyunu ölçer. T-Zaehler su sayacı soğuk su ve sıcak kullanım suyu tesisatlarına uygundur; en yüksek çalışma sıcaklığı ve basıncı teknik veriler tablosunda yer alır.
Evet. T-Zaehler su sayacı M-Bus, Modbus, LoRa, RF ve Pulse haberleşme seçeneklerini destekler. Kablolu M-Bus hattındaki sayaçların verileri T-Zaehler M-Bus çevirici ile tek noktada toplanır; okuma daireye girilmeden yapılır.
Diğer Marka Su Sayaçları
Cem Sıcak Su Sayacı (M-Bus)
- MID direktifine ve GOST standartlarına uygun, tek hüzmeli kuru tip
- Manyetik müdahaleye karşı korumalı
- 360° dönebilen okuma grubu; optik okumaya uygun
- İsteğe bağlı Pulse çıkış modülü
Qundis Sıcak Su Sayacı (M-Bus)
- M-Bus haberleşme modülü dahil
- Soğuk (T50) veya sıcak (T30 / T90) su ile kullanıma uygun
- 2014/32/EU (MI-001) onaylı, sıcak dövme pirinç gövde
- PN16 · yatay veya dikey montaj
