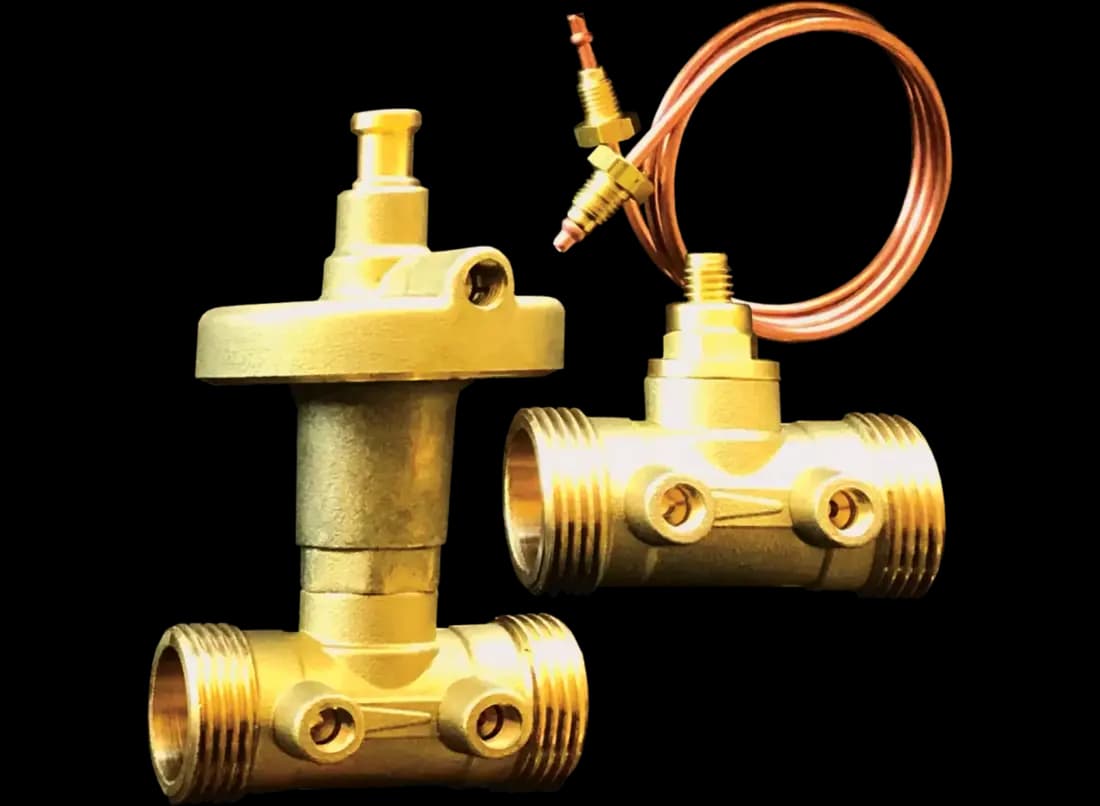

Fark Basınç Vanası
Kat farkından kaynaklanan basınç değişimlerini dengeler; her kata eşit ısı ulaştırır.
- TEB-25 · DN25
- 5 – 25 kPa ayar
- Fabrika ayarı 10 kPa
- PN25
- Yatay ve dikey montaj
Fark Basınç Vanası Ne İşe Yarar?
Dinamik balans fark basınç kontrol vanası, bina tesisatının hidrolik dengesini kurarak her kata eşit ısı ulaştırır. Ek enerji gerektirmeden çalışır; yüksek debi ve basınçtan kaynaklanan sesi önler, gereksiz by-pass'ı engelleyerek pompaların daha az çalışmasını sağlar.
Termostatik radyatör vanalarıyla birlikte kullanıldığında tasarruf kullanım alışkanlıklarından bağımsız hale gelir.
Öne Çıkan Özellikler
- Ek enerjiye ihtiyaç duymadan çalışan, oransal kontrollü vana
- Bina tesisatının hidrolik dengesini sağlar
- Düzgün ve homojen ısı dağılımı sunar
- Isıtma hattında ihtiyaç duyulan akışı garanti eder
- Yüksek debi ve basınçtan kaynaklanan ses sorunlarını önler
- Gereksiz by-pass'ı engelleyerek pompaların daha az çalışmasını sağlar
- Fabrika ayarı 10 kPa'dır
- Dönüş hattına yatay veya dikey monte edilebilir
- Ayar aralığı 5–25 kPa; her turda 1 kPa artışla, toplam 20 tur
- Termostatik radyatör vanalı binalarda hassas kontrol sağlar
- Kurulu sistemlerde yeniden ayarlanabilir
Hangi Tesisatta Kullanılır?
- Dikey kolonlu ve çok katlı binalar: Kat farkından kaynaklanan basınç değişimlerinin dengelenmesi.
- Termostatik vanalı tesisatlar: Vanalar kısıldığında artan fark basıncın sınırlanması ve sesin önlenmesi.

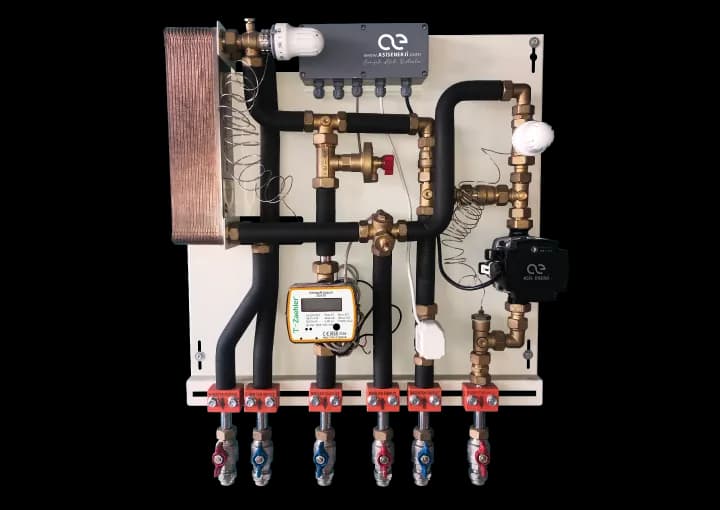

- Kat tipi ısı istasyonlu binalar: Radyatör ve eşanjör devrelerinin paralel çalışması için ısı istasyonu yedek parçası olarak da sunulur.
- Not: Ölçü ve debi tabloları DN20 gövde içindir; TEB-25 (DN25) değerleri için bize danışın.
Teknik Özellikler
Kataloğu İnceleyin- Nominal çap
- DN20
- Kvs değeri
- 1,2 / 1,6 m³/h
- Çalışma basıncı
- PN25
- Sistemdeki maks. fark basınç
- 4,5 bar
- Akışkan
- Su
- Sıcaklık aralığı
- 4 – 100 °C
- Bağlantılar
- İç / dış diş
- Vana gövdesi ve aktüatör
- MS58
- Diyafram
- EPDM
- İmpuls bağlantı borusu
- G 1/8", bakır, Ø 3 mm
Boyutlar (mm)
Tablo yatay olarak kaydırılabilir
| Vana | DN | L | H | D | Bağlantı |
|---|---|---|---|---|---|
| Fark basınç balans vanası | 20 | 73 | 108 | 60 | G1" |
| Limit basınç vanası | 20 | 73 | 45 | – | G1" |
Tur sayısına göre fark basınç ayarı ve akış aralığı
Tablo yatay olarak kaydırılabilir
| Tur | Ayar (kPa) | Min. akış (l/h) | Maks. akış (l/h) |
|---|---|---|---|
| 0 | 5 | 28 | 560 |
| 1 | 6 | 31 | 610 |
| 2 | 7 | 33 | 660 |
| 3 | 8 | 35 | 710 |
| 4 | 9 | 38 | 750 |
| 6 | 11 | 42 | 830 |
| 7 | 12 | 43 | 870 |
| 8 | 13 | 45 | 900 |
| 9 | 14 | 48 | 935 |
| 10 | 15 | 48 | 970 |
| 11 | 16 | 50 | 1.000 |
| 12 | 17 | 52 | 1.030 |
| 13 | 18 | 53 | 1.060 |
| 14 | 19 | 54 | 1.090 |
| 15 | 20 | 56 | 1.120 |
| 16 | 21 | 57 | 1.150 |
| 17 | 22 | 58 | 1.170 |
| 18 | 23 | 60 | 1.200 |
| 19 | 24 | 62 | 1.250 |
| 20 | 25 | 63 | 1.290 |
Fark Basınç Vanası Fiyatı Neye Göre Değişir?
- Vana çapı ve bağlantı tipi
- Toplam adet
- Montaj ve ayar işçiliği
Sitede fiyat listesi yayımlanmaz; fiyat bu bilgilere göre projeye özel teklif olarak hazırlanır.
