ASİS S.1
Yüksek statik basınç ve orta sıcaklıktaki merkezi sistemlerde kullanım sıcak suyu ihtiyacını karşılar. Isıtma ve kullanım sıcak suyu devreleri tamamen bağımsızdır; karışma ve kirlenme oluşmaz.
Kat / Daire İstasyonu
ASİS Isı İstasyonları
S.1, P.1, W.1, C.1 ve H.1 serisi kat (daire) tipi ısı istasyonları.
- Paslanmaz Çelik 316
- PN 10
- 33–65 kW
- DN 20
Ürün Bilgisi
Kat Tipi Isı İstasyonu Nedir?
ASİS ısı istasyonları (kat tipi veya daire tipi ısı istasyonu), merkezi sistemle çalışan binalarda konutların ısınma ve kullanım sıcak suyu ihtiyaçlarını ölçülebilir, izlenebilir ve kontrollü olarak karşılamak amacıyla geliştirilmiştir.
İstasyonlar, yeni veya yenilenen binaların yapısına ve gereksinimlerine uygun olarak tasarlanır; yüksek sistem verimini hedeflerken bakım kolaylığını da gözetir.
Isı İstasyonu Nasıl Çalışır?
Merkezi Sistem Bağlantısı
Merkezi ısı kaynağından gelen sıcak su her dairedeki istasyona ulaşır. Seriye göre istasyon kullanım sıcak suyunu, mahal ısıtmasını ya da ikisini birlikte karşılar.
Kullanım Sıcak Suyu
Sıcak su kullanıldığında ısı istasyonu termostatik vanası ısıtma hattını plakalı eşanjöre yönlendirir; kullanım suyu eşanjörde, merkezi sistemin suyuyla karışmadan ısıtılır. Kullanım sona erdiğinde akış kesilir ve eşanjörde kireçlenme önlenir.
Mahal Isıtması
Radyatörlü veya yerden ısıtmalı devre istasyon üzerinden beslenir. Fark basınç vanası radyatör ve eşanjör devrelerinin paralel çalışmasını ve katlar arasında basınç dengesini sağlar.
Tüketim Ölçümü
İstasyona isteğe bağlı olarak ısı sayacı (kalorimetre) ve su sayacı eklenir; dairenin ısıtma ve sıcak su tüketimi tek noktadan ölçülür.
Hangi Tesisatta Kullanılır?
- Yeni ve yenilenen projeler: Merkezi sistemle çalışan konut projelerinde her dairenin ısınma ve sıcak su ihtiyacı.
- S.1 serisi: Yüksek statik basınç ve orta sıcaklıktaki merkezi sistemlerde kullanım sıcak suyu.
- P.1, W.1 ve C.1 serileri: Orta statik basınç ve sıcaklıktaki sistemlerde ısınma (P.1) ya da kullanım sıcak suyu ile ısınma birlikte (W.1, C.1).
- H.1 serisi: Kullanım sıcak suyu ve ısınmanın yüksek sistem verimiyle karşılanması.
- Radyatörlü ve yerden ısıtmalı daireler: Isıtma gücü radyatörde 26 kW, yerden ısıtmada 15 kW. TOKİ projelerine özel çözümler TOKİ projeleri kataloğunda yer alır.
Teknik Özellikler
Kataloğu İnceleyin- Plakalı Eşanjör Borulama
- Lehimli paslanmaz çelik 316
- Bağlantı Elemanları
- Paslanmaz çelik, pirinç bağlantı
- Nominal Boyut
- DN 20
- Isı Yalıtımı
- EPP
- Kasa
- Boyalı kıvırma sac
- Eşanjör Kapasitesi
- 33 kW – 45 kW – 50 kW – 65 kW
- Termostatik Vana
- DN20 (20–70 °C)
- Isıtma Gücü
- Yerden: 15 kW · Radyatör: 26 kW
- Min.–Maks. Sıcak Su Debisi
- 96–1086 l/sa
- Min.–Maks. Sıcaklık
- 50–90 °C
- Basınç Sınıfı
- PN 10
- Primer Taraf Maks. Basınç Kaybı
- 35 kPa
- Maksimum Debi
- 1800 l/h
- KSS Devresi Sıcaklığı
- 10/60 °C
- Mahal Isıtma Devresi Sıcaklığı
- 50/70 °C
Standart Ekipmanlar
- Galvaniz sac
- Paslanmaz boru
- Termostatik vana
- Eşanjör
- Fark basınç vanası
- Y filtre
- 5 yollu vana
- Rakor
- Boru izolasyonu
İsteğe Bağlı Ekipmanlar
- Isı sayacı (kalorimetre)
- Su sayacı
- Motorlu küresel vana
Kat İstasyonu Fiyatı Neye Göre Değişir?
- Seri seçimi: yalnızca kullanım sıcak suyu, yalnızca ısıtma ya da ikisi birlikte
- Eşanjör kapasitesi: 33, 45, 50 veya 65 kW
- İsteğe bağlı ekipmanlar: ısı sayacı (kalorimetre), su sayacı ve motorlu küresel vana
- Merkezi sistemin sıcaklık ve basınç değerleri ile ısıtma tipi (radyatör veya yerden ısıtma)
- Adet, montaj ve devreye alma kapsamı
Sitede fiyat listesi yayımlanmaz; fiyat bu bilgilere göre projeye özel teklif olarak hazırlanır.
Teklif Talep Edinİlgili Rehberler ve Hizmetler
Isı İstasyonu Hakkında Sık Sorulan Sorular
Kullanım suyu, istasyondaki lehimli paslanmaz çelik plakalı eşanjörde merkezi sistemden gelen sıcak suyla ısıtılır. S.1, W.1, C.1 ve H.1 serilerinde ısıtma ve kullanım sıcak suyu devreleri birbirinden bağımsızdır; karışma ve kirlenme oluşmaz.
Evet. ASİS ısı istasyonlarına isteğe bağlı ekipman olarak ısı sayacı (kalorimetre) ve su sayacı eklenebilir. Böylece dairenin ısıtma ve sıcak su tüketimi istasyon üzerinde ölçülür ve ısı gider paylaşımında kullanılır.
S.1 yüksek statik basınç ve orta sıcaklıktaki sistemlerde kullanım sıcak suyunu, P.1 orta statik basınç ve sıcaklıkta ısınmayı karşılar. W.1 ve C.1 kullanım sıcak suyu ile ısınmayı birlikte karşılar; H.1 her iki ihtiyacı yüksek sistem verimi ve bakım kolaylığı gözetilerek karşılar. Projeye uygun seri keşif sonrasında belirlenir.

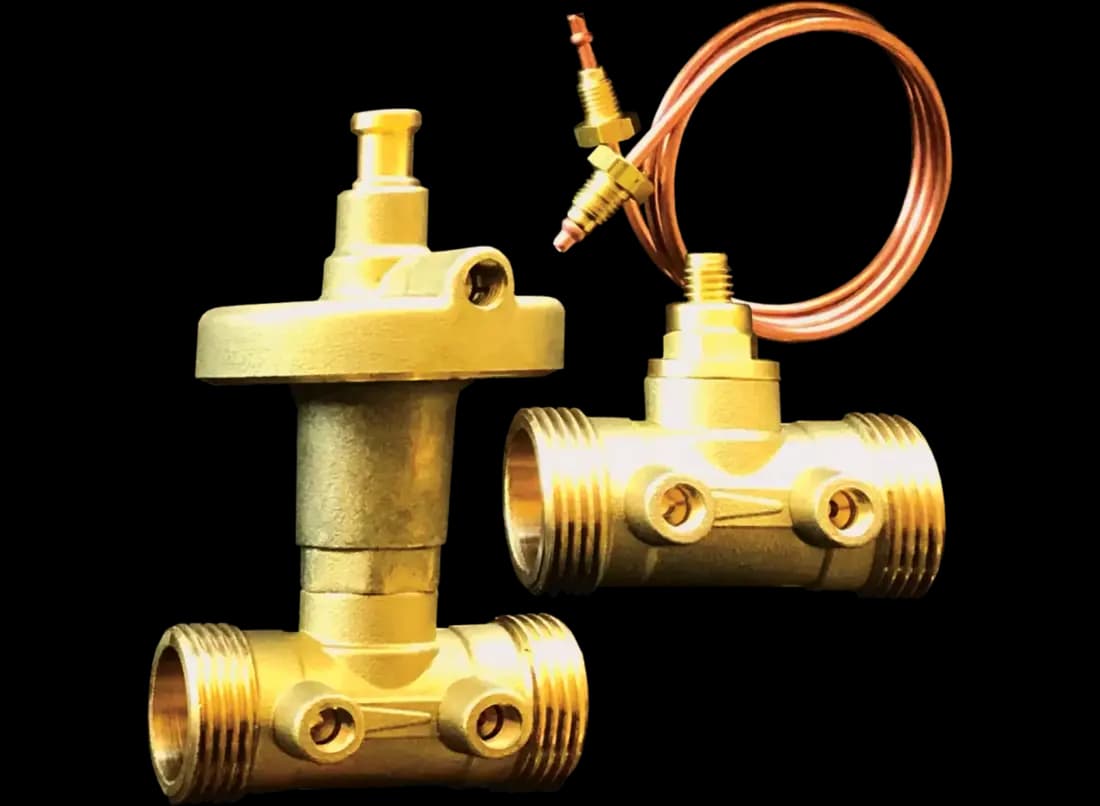

Plakalı eşanjör, ısı istasyonu termostatik vanası, fark basınç vanası, sirkülasyon pompası ve iki/üç yollu vana gibi parçaların tedariki firmamız tarafından sağlanır. Talebinizi parçanın marka ve model bilgisiyle iletebilirsiniz.
Isı İstasyonu Serileri

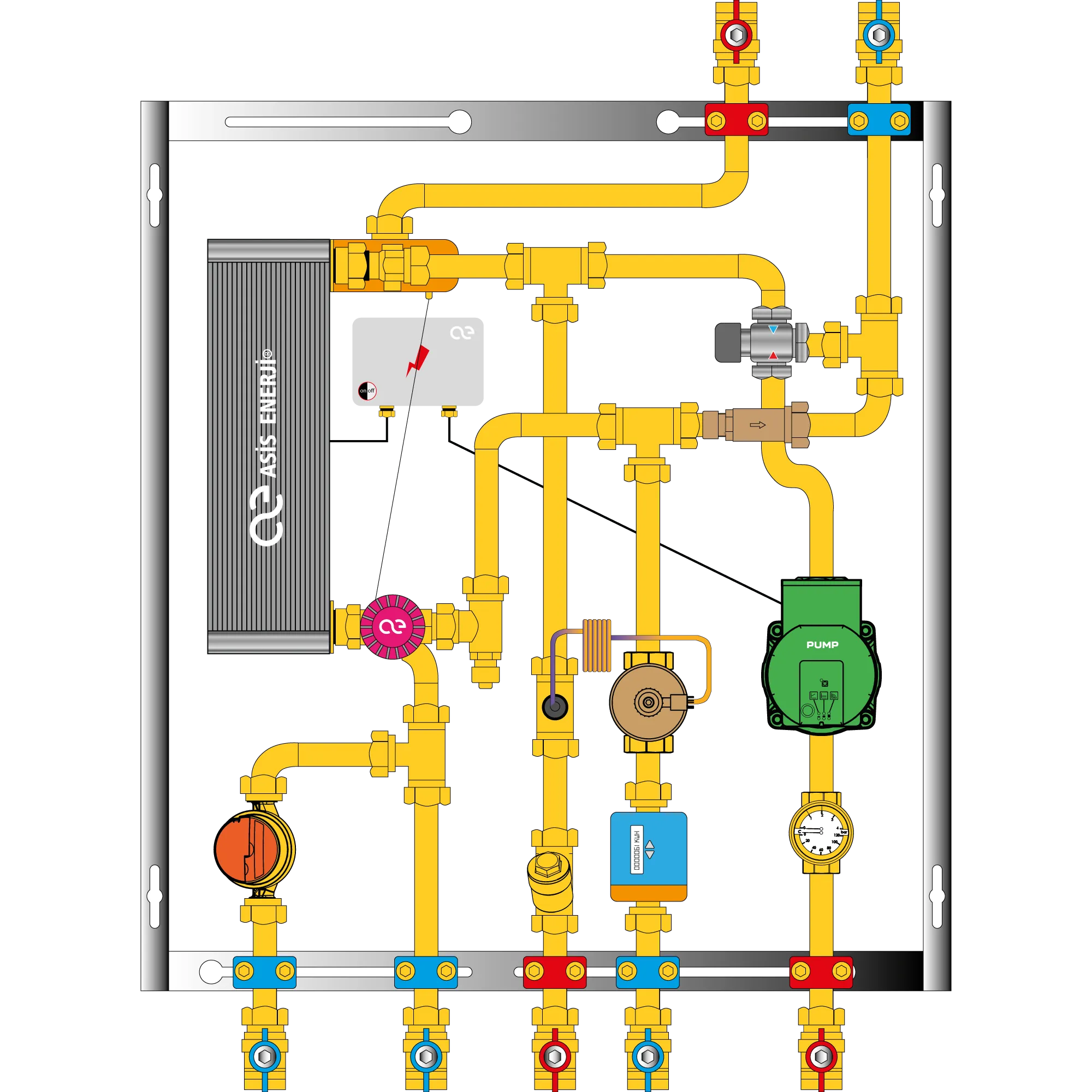

ASİS P.1
Orta statik basınç ve sıcaklıktaki merkezi sistemlerde konutların ısınma ihtiyacını karşılar. Isıtma devreleri doğrudan ve kontrollü olarak birbirine bağlıdır.

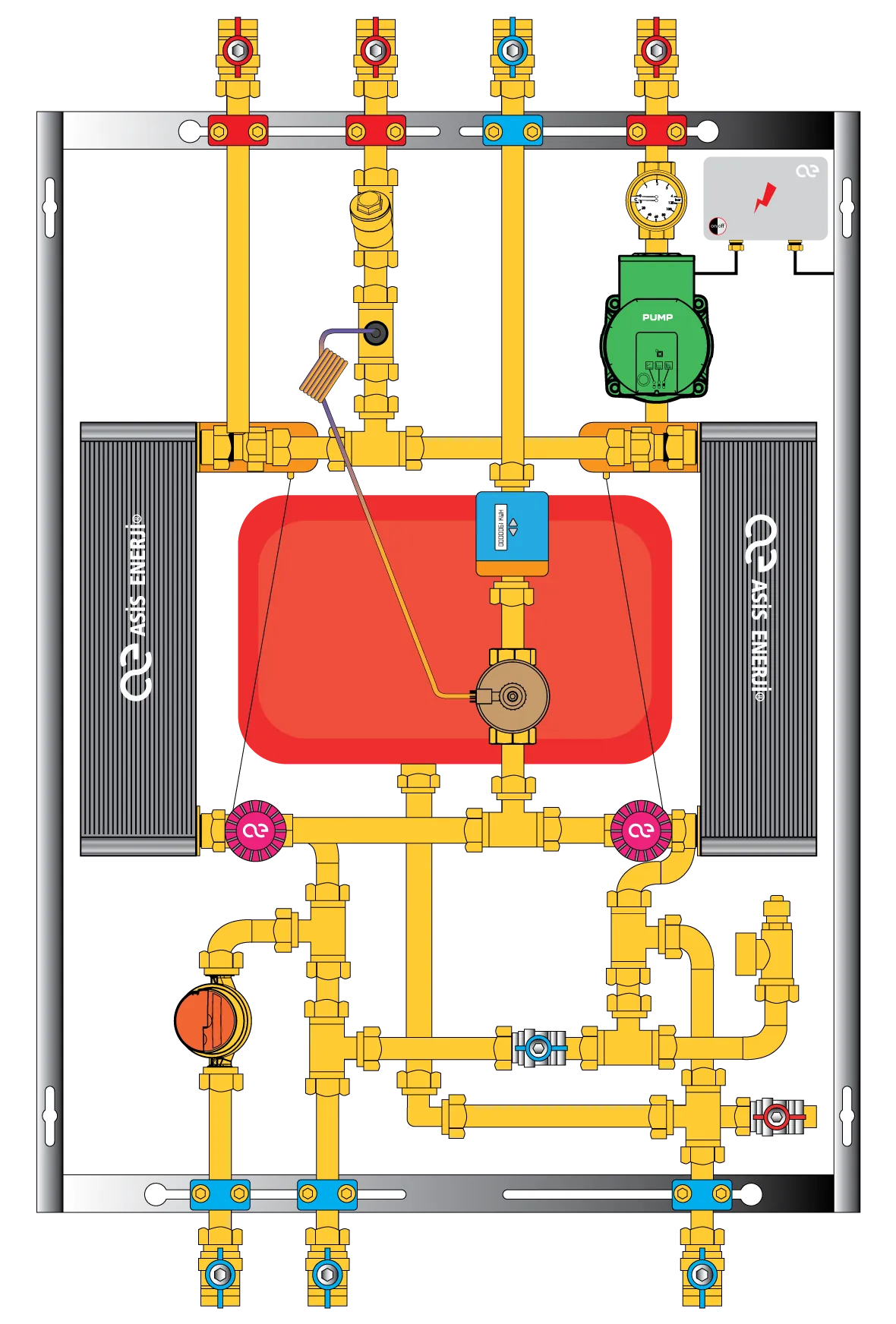

ASİS W.1
Orta statik basınç ve sıcaklıktaki merkezi sistemlerde kullanım sıcak suyu ve ısınma ihtiyacını birlikte karşılar. Isıtma ve kullanım sıcak suyu devreleri tamamen bağımsızdır.

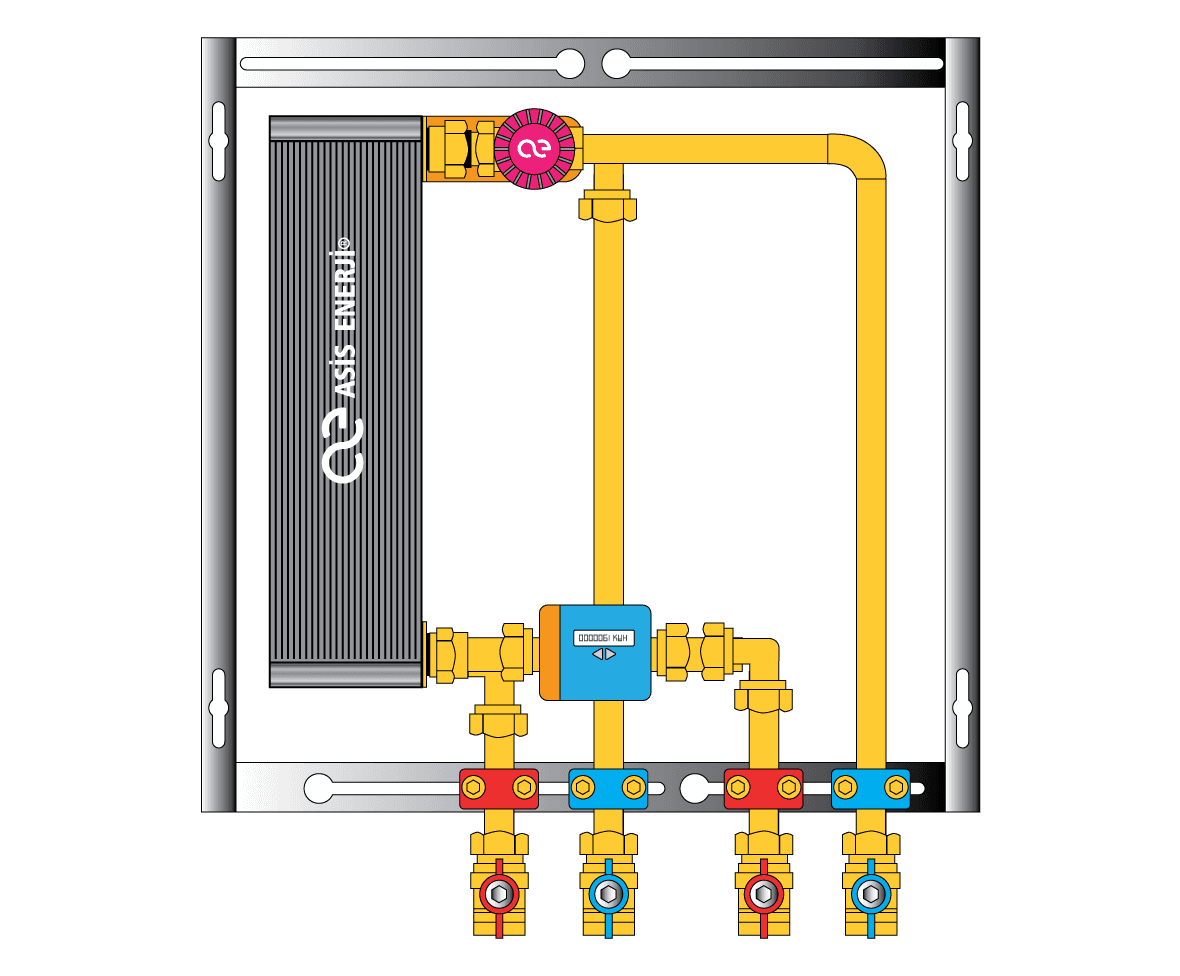

ASİS C.1
Orta statik basınç ve sıcaklıkta çalışan merkezi sistemlerde kullanım sıcak suyu ve ısınma ihtiyacını birlikte karşılar. Devreler birbirinden bağımsızdır; karışma ve kirlenme oluşmaz.

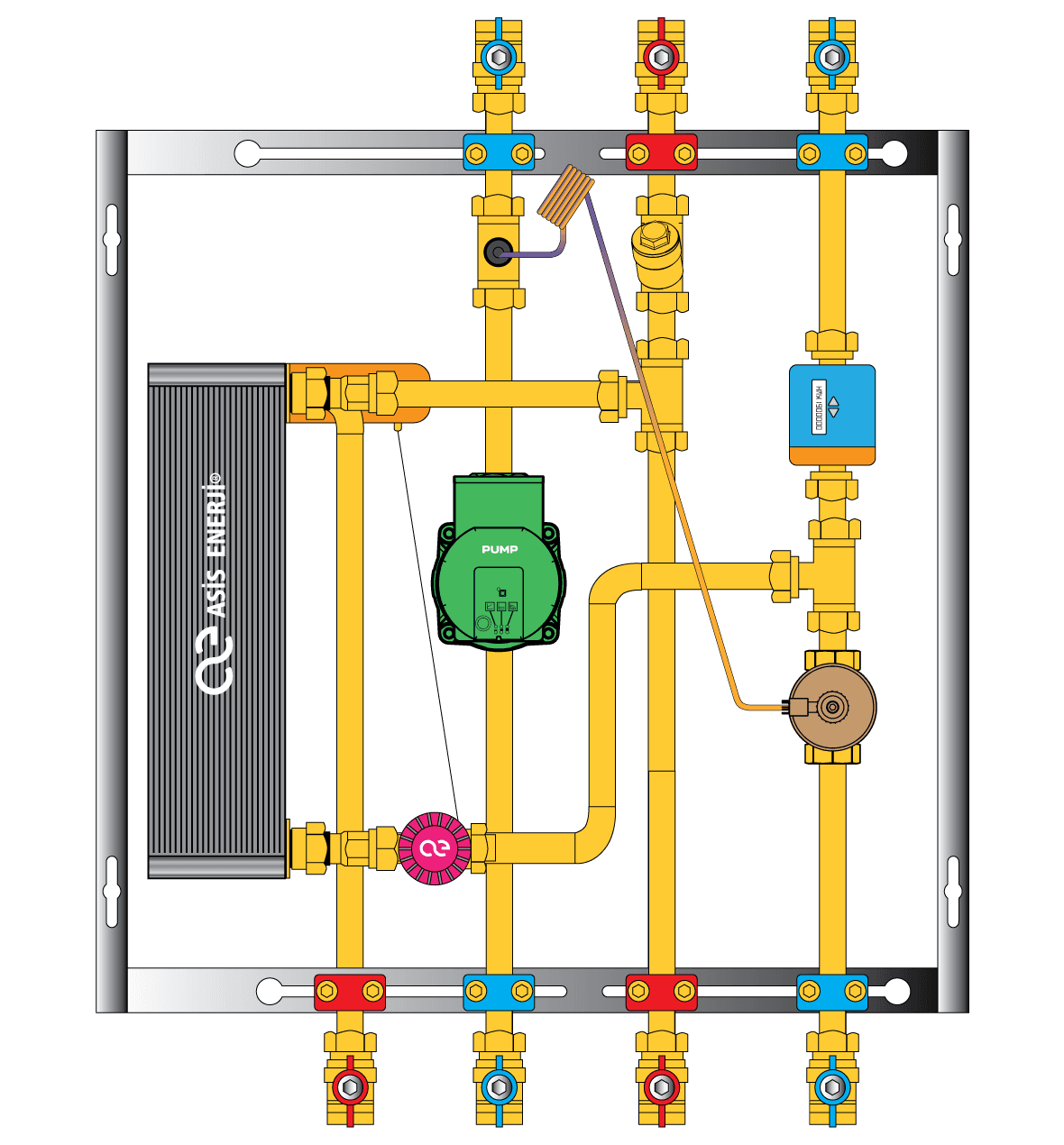

ASİS H.1
Kullanım sıcak suyu ve ısınma ihtiyacını yüksek sistem verimiyle karşılamak üzere, bakım kolaylığı gözetilerek tasarlanmıştır. Devreler birbirinden bağımsızdır.
