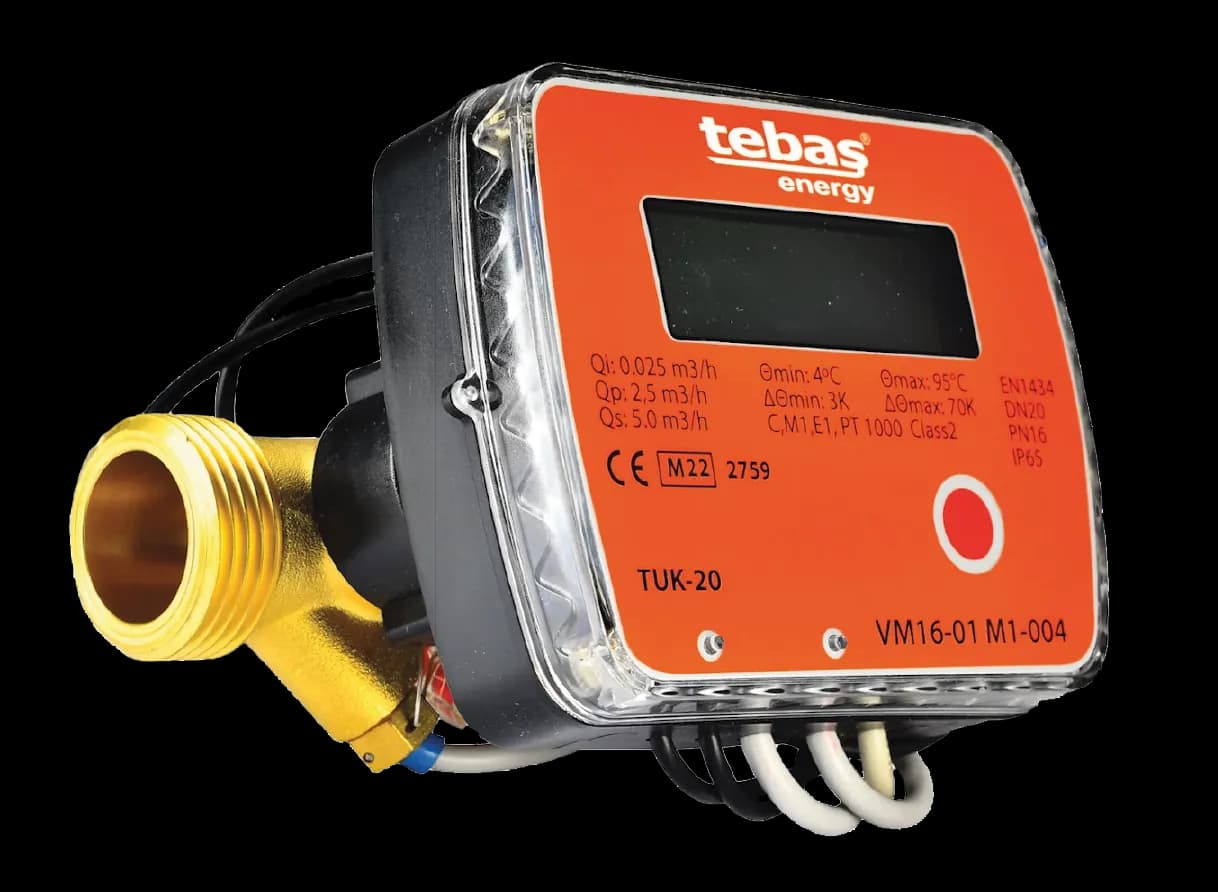

Tebaş Ultrasonik Isı Sayacı
TUK-15'ten TUK-100'e kadar model seçenekleriyle sunulan kompakt ultrasonik kalorimetre; EN 1434 ve OIML R75 standartlarına göre tasarlanmıştır.
Ultrasonik Kalorimetre
T-Zaehler Ultrasonik Isı Sayacı
Merkezi ısıtmalı binalarda dairenin ısı tüketimini kWh olarak ölçen ultrasonik ısı sayacı (kalorimetre).
- MID Onaylı
- IP65
- 10 Yıl Pil Ömrü
- M-Bus / RF
- EN 1434
Ürün Bilgisi
Ultrasonik Isı Sayacı (Kalorimetre) Nedir?
T-Zaehler ultrasonik ısı sayacı (kalorimetre), merkezi ısıtma sistemleri için geliştirilmiş bir ısı enerji sayacıdır. İki akış sensörü, mikroişlemci ve bir çift sıcaklık sensöründen oluşur; EN 1434 ve OIML R75 standartlarına uygun olarak tasarlanmıştır.
Gidiş ve dönüş sıcaklıkları ile debiyi anlık olarak ölçer, tüketilen ısı enerjisini kWh cinsinden kaydeder. Bu değer, ısıtma giderinin ölçülen tüketime göre paylaştırılan %70'lik bölümünde esas alınır (Yönetmelik m.8/1).
Mevzuattaki adıyla ısı sayacı, ısıtma hattından geçen ısı enerjisini debi ve sıcaklık farkına göre ölçen cihazdır (m.3/1-j). Radyatöre takılan ve mevzuatta “ısı ölçer” olarak geçen ısı pay ölçer farklı bir cihazdır (m.3/1-i).
Haberleşme Seçenekleri
- M-Bus
- RF
Öne Çıkan Özellikler
- Isıtma tesisatları için ultrasonik ölçüm
- Hareketli parça (çark) içermez; ölçüm hassasiyeti kullanım süresince korunur
- Düşük pil, sensör çıkarılması ve kısa devre durumlarında uyarı
- Geniş sıcaklık aralığı, yüksek çözünürlüklü LCD ekran
- Otomatik veri doğrulama teknolojisi
- Düz boru yapısı; sarsıntıya ve tıkanmaya karşı dayanıklı
- Kullanıma bağlı olarak 10 yıl pil ömrü
- Yatay ve dikey montaj, dar alanlara uygun yekpare tasarım
- İsteğe bağlı M-Bus veya RF ile uzaktan okuma
- IP65 koruma sınıfı; CE belgeli, MID onaylı
Alman Mühendisliği
Alman mühendisliği ve tasarım anlayışıyla belirlenen kalite standartları.
Yerli Üretim
Türkiye'deki tesislerde üretim; kısa teslimat süresi ve yerel teknik destek.
Enerji Verimliliği
Ölçülen tüketimin görünür olması bilinçli enerji kullanımını destekler.
Güvenilir Performans
Güvenilirlik ve dayanıklılık açısından titizlikle test edilir.
Kalorimetre Nasıl Çalışır?
Debi Ölçümü
Sayaç gövdesindeki iki ultrasonik sensör arasında akış yönünde ve akışa karşı sinyal gönderilir; iki sinyalin geçiş süreleri arasındaki farktan daireye giden ısıtma suyunun debisi hesaplanır. Ölçüm bölümünde çark gibi hareketli bir parça bulunmaz.
Sıcaklık Ölçümü
Bir çift sıcaklık sensörü daireye giren (gidiş) ve daireden dönen (dönüş) suyun sıcaklığını ölçer. Sensör çıkarıldığında veya kısa devre oluştuğunda sayaç uyarı verir.
Enerji Hesabı
Mikroişlemci, geçen su miktarını gidiş ile dönüş arasındaki sıcaklık farkıyla birlikte değerlendirerek tüketilen ısı enerjisini hesaplar ve toplam tüketimi kWh cinsinden endeks olarak kaydeder.
Okuma ve Paylaşım
Endeks LCD ekrandan okunur; M-Bus veya RF modüllü modellerde veriler daireye girilmeden uzaktan alınır. Dönem sonu ile önceki endeks arasındaki fark dairenin dönem tüketimidir ve paylaşım bildiriminde gösterilir (m.5/7). Ekrandaki değerler için kalorimetre nasıl okunur rehberine bakabilirsiniz.
Hangi Tesisatta Kullanılır?
- Daire girişinden dağıtılan tesisat: Daire içi radyatör tesisatının tek noktadan dağıtıldığı merkezi ısıtmalı binalarda sayaç daire girişindeki hatta takılır ve dairenin toplam tüketimini ölçer.
- Yeni binalar: Binalarda Enerji Performansı Yönetmeliği, yapı ruhsatına esas yapı inşaat alanı 2.000 m² ve üzeri olan yeni binalarda (TS 825'e göre 1. derece gün bölgesindeki binalarda bu şart uygulanmayabilir) merkezi ısıtma yapılmasını ve bu binaların ısı sayacı kullanılmasına olanak verecek şekilde, tek kolon hattıyla ve sayaçlar bağımsız bölümün dışında kalacak biçimde projelendirilmesini ister (BEP m.13/3).
- Kat tipi ısı istasyonları: ASİS ısı istasyonlarına isteğe bağlı ekipman olarak ısı sayacı eklenebilir.
- Yüksek hassasiyet istenen yapılar: Ticari alanlar ve büyük konutlar; yatay ve dikey montaja uygun yekpare tasarım dar alanlarda da kullanılabilir.
- Dikey kolonlu binalar: Her radyatörün ayrı kolondan beslendiği tesisatta daire girişine tek sayaç takılamaz; bu binalarda ısı pay ölçer kullanılır. Bir binada iki cihaz türü birlikte de kullanılabilir (m.7/5).
Isı Sayacı Fiyatı Neye Göre Değişir?
- Sayaç çapı (DN) ve dairenin ısıtma devresine uygun model
- Haberleşme seçeneği: M-Bus veya RF modüllü model ya da yalnızca ekrandan okunan model
- Sayaç adedi: binadaki bağımsız bölüm sayısı ve tedarik miktarı
- Montaj koşulları: sayacın şaftta veya daire içinde olması, tesisatın uygunluğu ve bağlantı parçaları
- Uzaktan okuma altyapısı: M-Bus çevirici, kablolama veya kablosuz veri toplama ihtiyacı
- Okuma, paylaşım hesabı ve bildirim hizmetinin teklife dahil olup olmadığı
Sitede fiyat listesi yayımlanmaz; fiyat bu bilgilere göre projeye özel teklif olarak hazırlanır.
Teklif Talep Edinİlgili Rehberler ve Hizmetler
- Kalorimetre ve pay ölçer nasıl okunur?Ekrandaki endeks, birimler, dönem tüketimi ve sıcak su sayacı okuma
- Isı sayacı muayenesi ve muafiyetBeş yıllık periyodik muayene, kat malikleri kurulu kararıyla muafiyet ve arıza
- Isı gider paylaşımı hizmetiSayaç montajı, uzaktan okuma, %70/%30 paylaşım hesabı ve VofGo bildirimi
Isı Sayacı Hakkında Sık Sorulan Sorular
Evet. Kalorimetre, mevzuattaki adıyla ısı sayacıdır ve ısıtma hattından geçen ısı enerjisini debi ve sıcaklık farkına göre ölçer (Yönetmelik m.3/1-j). Mevzuatta “ısı ölçer” olarak geçen cihaz ise radyatöre takılan ısı pay ölçerdir (m.3/1-i).
Isı Sayaçları Muayene Yönetmeliği'ne göre ısı sayaçlarının periyodik muayene süresi beş yıldır (m.8/1). Sayaçlar ticari amaç dışında, kat malikleri arasında ısı paylaşımı için kullanılıyorsa yönetim, kat malikleri kurulu kararıyla il müdürlüğünden muayene muafiyeti isteyebilir (m.6/A); muafiyetten sonra sayaçların doğru çalışmasından yönetim sorumludur.
T-Zaehler ultrasonik ısı sayacında pil ömrü kullanıma bağlı olarak 10 yıldır. Pil seviyesi düştüğünde sayaç uyarı verir.
Arıza nedeniyle ölçüm yapılamayan dönemde dairenin payı, önceki benzer dönemlerdeki tüketimine ya da aynı dönemde benzer dairelerin tüketimine göre tahmin edilir (Yönetmelik m.11/1). Arızalı sayacın kontrolü ve değişimi için servis hattımızdan destek alabilirsiniz.
Diğer Marka Isı Sayaçları
Projenin altyapısına bağlı olarak farklı markalardaki ultrasonik ısı sayaçlarının tedarik ve montajı da firmamız tarafından sağlanmaktadır.
Calmet Ultrasonik Isı Sayacı
Hareketli parça içermeyen ultrasonik ölçüm yapısı, 10 yıl pil ömrü, M-Bus veya RF ile uzaktan okuma ve IP65 koruma sınıfı sunar.
Cem Ultrasonik Isı Sayacı
- 350° dönebilen, sayaçtan ayrılabilen LCD ekran
- PT1000 kalibrasyonlu sıcaklık sensörleri
- Lityum pil ile 10 yıl pil ömrü
- Isıtma, soğutma veya ısıtma ve soğutma modu
- Optik arayüz, kablolu veya kablosuz M-Bus; MID sertifikalı
